SHXZ-360kvA/100kv调频串并联谐振试验装置

更新时间:2022-02-21

访问量:44

厂商性质:生产厂家

生产地址:

简要描述:
SHXZ-360kvA/100kv调频串并联谐振试验装置技术方案 1、设备适用范围1.1 满足500mm2/35KV电缆,长度1公里的交流耐压试验。1.2 满足500mm2/10KV电缆,长度2公里的交流耐压...
品牌自营品牌产地类别国产
详情介绍:


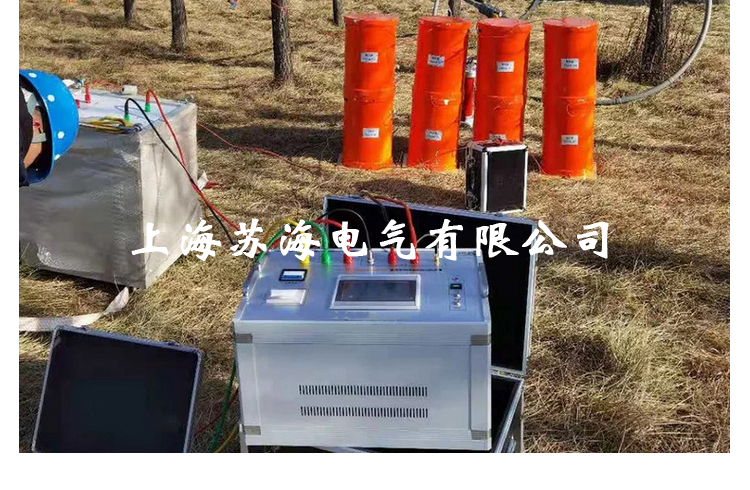

SHXZ-360kvA/100kv调频串并联谐振试验装置技术方案

1、设备适用范围
1.1 满足500mm2/35KV电缆,长度1公里的交流耐压试验。
1.2 满足500mm2/10KV电缆,长度2公里的交流耐压试验。
1.3 满足35kV母线、电压互感器及绝缘仔的交流耐压试验。
1.4 满足50000KVA/35kV主变的交流耐压试验。
3.5 满足80000KW/ 10.5KV高压电机的交流耐压试验。

2、设备制造引用和执行标准
DL/T849.6—2004      《高压谐振试验装置》
GB 6450—1986        《干式电力变压器》
DL/T848.2—2004      《试验变压器》
GB/10229—1988       《电抗器》
GB/T11920—1989      《控制装置通用技术条件》
GB/T16927.1—1997    《高电压试验技术》
IEC358—1990         《耦合电容器和电容分压器》
GB311.1              《高压输变电设备的绝缘配合》
DL/T846—2004        《高电压测试设备通用技术条件》
Q/CSG10007—2004    《电力设备预防性试验规程》
GB7328—87          《变压器和电抗器的声级测量》
DL474。4—1992      《交流耐压试验》

3、使用环境条件
3.1 周围空气温度:
        *高温度:+45℃       *低温度:-10℃;
        *大日温差:35k       日照强度:0.1w/cm2
3.2 海拔高度:≤2000m ;
3.3 相对湿度:≤90 %
3.4 安装放置地点平坦,电抗器安装倾斜度不小于50 ;
3.5 周围应无严重影响设备绝缘的气体蒸气,化学性沉积灰尘,污垢及其它爆炸性介质。

4、设备具体配置
4.1 试验要求:
4.1.1.500mm2/35kv电缆,长度1公里的交流耐压试验,试验时间60min,试验电压52kv,试验频率30~300Hz,等效电容量为0.232uF。
4.1.2.500mm2/10kv电缆,长度2公里的交流耐压试验,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为0.438uF/km。
4.1.3.35kV母线、电压互感器及绝缘仔的交流耐压试验,试验时间1min,*高试验电压95kv,试验频率45Hz以上。*大等效电容量为0.015uF。
4.1.4.50000KVA/35kV主变的交流耐压试验,试验时间1min,试验电压85kv,试验频率45~65Hz,等效电容量为0.0248uF。
4.1.5.80000KW/ 10.5KV高压电机的交流耐压试验,试验时间1min,试验电压24kv,试验频率45~65Hz,等效电容量为1.45uF。
4.2 电抗器的设计:
4.2.1. 500mm2/35kv电缆,长度1公里的交流耐压试验,试验时间60min,试验电压52kv,试验频率30~300Hz,等效电容量为0.232uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×0.232×52×10-3=2.7A
对应电抗器电感量L=1/ω2C =89H
4.2.2. 500mm2/10kv电缆,长度1公里的交流耐压试验,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为0.876uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×0.876×22×10-3=4.2A
对应电抗器电感量L=1/ω2C =23.6H
4.2.3. 35kV母线、电压互感器及绝缘仔的交流耐压试验,试验时间1min,*高试验电压95kv,试验频率45Hz以上。*大等效电容量为0.015uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×0.015×95×10-3=0.45A
对应电抗器电感量L=1/ω2C =676H
4.2.4. 50000KVA/35kV主变的交流耐压试验,试验时间1min,试验电压85kv,试验频率45~65Hz,等效电容量为0.0248uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×0.0248×85×10-3=0.67A
对应电抗器电感量L=1/ω2C =408H
4.2.5. 80000KW/ 10.5KV高压电机的交流耐压试验,试验时间1min,试验电压24kv,试验频率45~65Hz,等效电容量为1.45uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×1.45×24×10-3=11A
对应电抗器电感量L=1/ω2C =7H

4.3 电抗器的配置:
4.3.1.35kV组合电器、母线、电压互感器及绝缘仔的交流耐压试验,试验时间1min,*高试验电压95kv,为方便使用,将电抗器分六节,每节电抗器电压为30KV,每节电流为2A,每节电感量为40H。
验证:
1) 500mm2/35kv电缆的交流耐压试验,试验时间60min,试验电压52kv,试验频率30~300Hz,等效电容量为0.232uF。使用电抗器二串二并其额定电感量为40H,额定电压为60KV,额定电流为4A。
    试验频率:f=1/2π√LC = 52.3Hz
    试验电流I=ωCXU试=2×3.14×52.3×0.232×52×10-3=3.9A
2) 500mm2/10kv电缆的交流耐压试验,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为0.876uF。使用四台电抗器并联其额定电感量为10H,额定电压为30KV,额定电流为8A。
    试验频率:f=1/2π√LC = 53.8Hz
    试验电流I=ωCXU试=2×3.14×53.8×0.876×22×10-3=6.5A
3) 35kV主变、母线、电压互感器及绝缘仔的交流耐压试验,试验时间1min,*高试验电压95kv,试验频率45Hz以上。*大等效电容量为0.015uF。使用电抗器四台串联加一台100KV/0.01uF补偿电容并联其额定电感量为160H额定电容量为0.025uF,额定电压为120KV,额定电流为2A。
    试验频率:f=1/2π√LC = 79.6Hz
    试验电流I=ωCXU试=2×3.14×79.6×0.025×95×10-3=1.2A
4) 50000KVA/35kV主变的交流耐压试验,试验时间1min,试验电压85kv,试验频率45~65Hz,等效电容量为0.0248uF。使用电抗器四台串联加一台100KV/0.01uF补偿电容并联其额定电感量为160H额定电容量为0.0348uF,额定电压为120KV,额定电流为2A。
    试验频率:f=1/2π√LC = 67.5Hz
    试验电流I=ωCXU试=2×3.14×67.5×0.0348×85×10-3=1.25A
5) 80000KW/10.5KV高压电机的交流耐压试验,试验时间1min,试验电压24kv,试验频率45~65Hz,等效电容量为1.45uF。使用电抗器六台并联其额定电感量为6.7H额定电压为30KV,额定电流为12A。
    试验频率:f=1/2π√LC = 51Hz
    试验电流I=ωCXU试=2×3.14×51×1.45×24×10-3=11A

4.4 励磁变压器的配置
4.4.1.因品质因数Q值在额定负载下不小于15,所以,励磁变压器为电抗器总容量360kvA,除以品质因数15得24kvA取30kvA。
4.4.2.配置的励磁变压器规格为30kvA/3kv/6kv。

4.5 调频电源的配置:
4.5.1.调频电源的容量等于或大于励磁变压器的容量取30kvA。
4.5.2.配置的调频电源的规格为30kvA。

4.6 电容分压器的配置
4.6.1.因35kv组合电器、电压互感器及绝缘仔的交流耐压试验电压为95kv,所以,电容分压器电压为100kv、电容量为1000PF。
4.6.2.配置1台的电容分压器规格为100kv/0.001uF。

4.7 补偿电容器配置:

4. 7.1.因*高试验电压为95kv ,所以补偿电容电压为100kv,配置补偿电容器为:100kv/0.01uF。


5串并联谐振试验装置特点:
5.1串并联谐振试验装置具有输出容量大,输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
5.2串并联谐振试验装置具有体积小、重量轻、特别方便野外试验。
5.3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
5.4串并联谐振试验装置具有操作简单,并具有手动和自动两档。
5.5串并联谐振试验装置采用大屏幕、使试验数据一目了然,并可打印试验结果。
5.6串并联谐振试验装置具有试品击穿后无过电压之虞,对试品的损坏相当小。


5.7串并联谐振试验装置试验所需电源容量小,仅是工频变压器试验所需电源容量的几分之一,解决现场电源难找的问题
